Izolace pracovních spár pomocí injektážních hadic
Key Facts

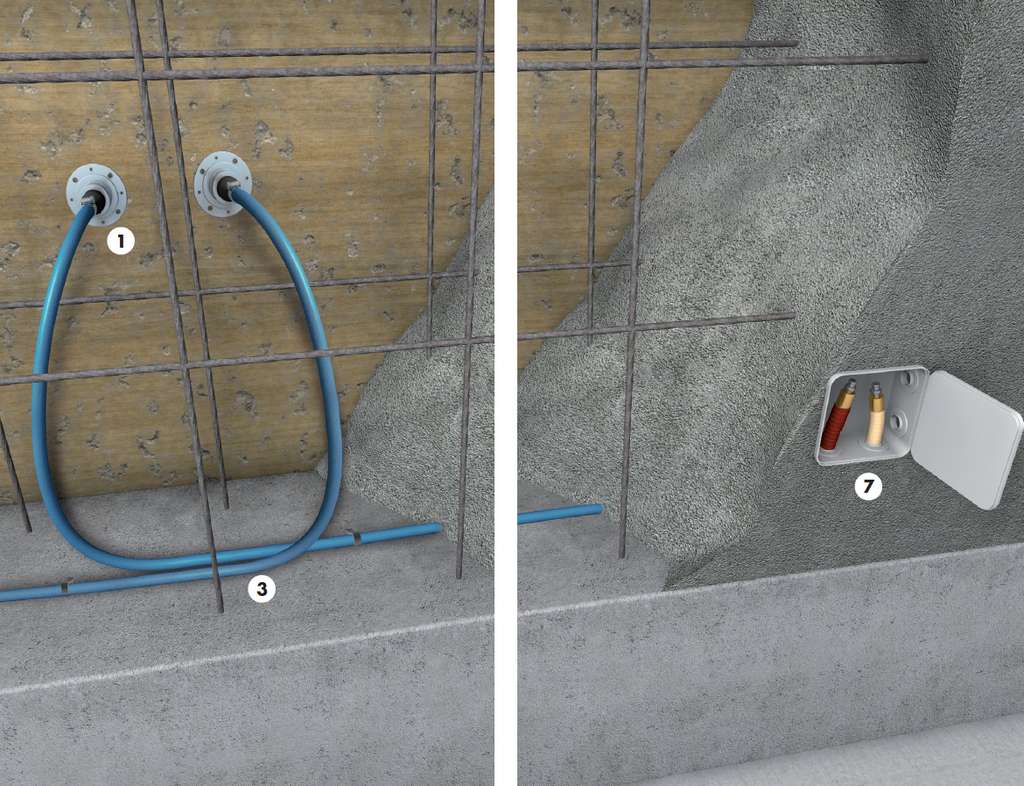

Pod pojmem „bílá vana“ se rozumí stavební konstrukce vytvořená z betonu se zvýšenou vodotěsností. Zpravidla jsou tyto konstrukce částečně nebo úplně ve styku se zeminou. Beton zde přebírá – bez dodatečné hydroizolace – jak nosnou, tak i těsnicí funkci proti prostupu vody. V průběhu zhotovování objektu vznikají při betonáži pracovní spáry, které je nutné speciálními opatřeními utěsnit proti podzemní vodě a vlhkosti. Osvědčenou metodou je předem položit injektážní PVC tlakovou hadici. Beton se pak rychle a účinně utěsní injektáží pryskyřice, která pronikne do celé oblasti spár a potenciálních defektů.
![](https://cdn.schomburg.com/media/W1siZiIsImEyZi9iZDkvYTJmYmQ5YjI3YzVmMjU5ZjU4YmZhNjJjYzFiOWQyNjkuanBnIl0sWyJwIiwiY29udmVydCIsIi1yZXNpemUgMzgweDM4MF4gLWdyYXZpdHkgY2VudGVyIC1leHRlbnQgMzgweDM4MCAtYXV0by1vcmllbnQgLWJhY2tncm91bmQgd2hpdGUgLWNvbG9yc3BhY2Ugc1JHQiAtZmxhdHRlbiAtc3RyaXAgLXF1YWxpdHkgNjAgLWludGVybGFjZSBQbGFuZSIseyJmb3JtYXQiOiJqcGciLCJmcmFtZSI6MH1dXQ/1.jpg?sha=b670ba61b200d88d)

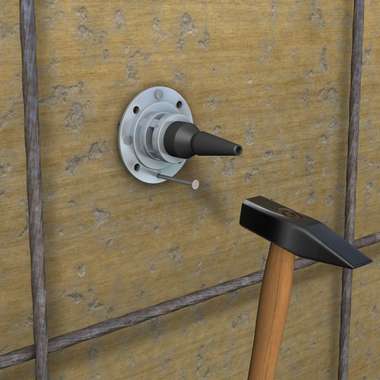

1 Standardní paker
Z vnitřní strany bednění se do počátečního a koncového bodu (maxim. 10 m) pomocí hřebíků připevní standardní injektážní paker, na něj se nasadí injektážní hadice a upevní se hadicovou sponou.
![](https://cdn.schomburg.com/media/W1siZiIsImRmMy9lMzIvZGYzZTMyNWQzMzM3NjJjYjRkM2I1MzY5ZjVkMGRkYjQuanBnIl0sWyJwIiwiY29udmVydCIsIi1yZXNpemUgMzgweDM4MF4gLWdyYXZpdHkgY2VudGVyIC1leHRlbnQgMzgweDM4MCAtYXV0by1vcmllbnQgLWJhY2tncm91bmQgd2hpdGUgLWNvbG9yc3BhY2Ugc1JHQiAtZmxhdHRlbiAtc3RyaXAgLXF1YWxpdHkgNjAgLWludGVybGFjZSBQbGFuZSIseyJmb3JtYXQiOiJqcGciLCJmcmFtZSI6MH1dXQ/2.jpg?sha=1f9b1f55eadcd67e)

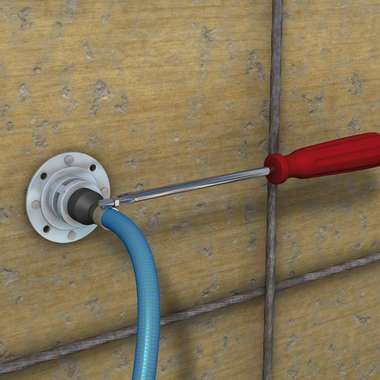

2 Upevnění injektážní hadice
Injektážní hadice AQUAFIN-CJ1se pečlivě upevní pomocí hadicové spony na paker.
![](https://cdn.schomburg.com/media/W1siZiIsIjc0NC8wNjUvNzQ0MDY1NjBlNGVjYTNlYjI0NWQwNmIzYTk1NjFiMWMuanBnIl0sWyJwIiwiY29udmVydCIsIi1yZXNpemUgMzgweDM4MF4gLWdyYXZpdHkgY2VudGVyIC1leHRlbnQgMzgweDM4MCAtYXV0by1vcmllbnQgLWJhY2tncm91bmQgd2hpdGUgLWNvbG9yc3BhY2Ugc1JHQiAtZmxhdHRlbiAtc3RyaXAgLXF1YWxpdHkgNjAgLWludGVybGFjZSBQbGFuZSIseyJmb3JtYXQiOiJqcGciLCJmcmFtZSI6MH1dXQ/3.jpg?sha=8ec7bbc219f01269)

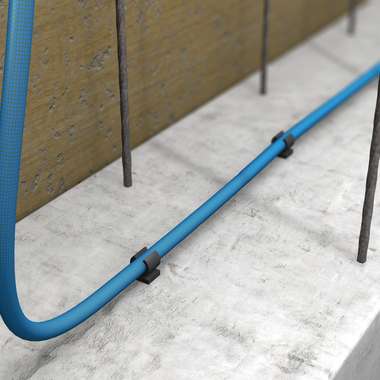

3 Vedení injektážní hadice
Injektážní hadice (perforovaná) se pokládá tak, aby bylo zajištěno její minim. 8 cm překrytí betonem na straně průsaku vody, a přichytí se k betonu pomocí umělohmotných klipsů (6 ks/1 m), aby se nemohla posouvat nebo „odplavat“.
![](https://cdn.schomburg.com/media/W1siZiIsIjk1Yy84MGIvOTVjODBiOWFlNWFlZDMxMmFhNzQ3YTA2NzEwMTNjN2MuanBnIl0sWyJwIiwiY29udmVydCIsIi1yZXNpemUgMzgweDM4MF4gLWdyYXZpdHkgY2VudGVyIC1leHRlbnQgMzgweDM4MCAtYXV0by1vcmllbnQgLWJhY2tncm91bmQgd2hpdGUgLWNvbG9yc3BhY2Ugc1JHQiAtZmxhdHRlbiAtc3RyaXAgLXF1YWxpdHkgNjAgLWludGVybGFjZSBQbGFuZSIseyJmb3JtYXQiOiJqcGciLCJmcmFtZSI6MH1dXQ/4.jpg?sha=f24487a782833914)
4 Připojení odvzdušňovací hadice
Na vyčnívající spojovací nástavec odvzdušňovací hadice se nanese dostatečné množství přibaleného montážního lepidla na PVC.
![](https://cdn.schomburg.com/media/W1siZiIsIjI4Zi9lMzkvMjhmZTM5M2I4OTRkOTlmNDEyN2UzNDZhMzEyMTRjYjMuanBnIl0sWyJwIiwiY29udmVydCIsIi1yZXNpemUgMzgweDM4MF4gLWdyYXZpdHkgY2VudGVyIC1leHRlbnQgMzgweDM4MCAtYXV0by1vcmllbnQgLWJhY2tncm91bmQgd2hpdGUgLWNvbG9yc3BhY2Ugc1JHQiAtZmxhdHRlbiAtc3RyaXAgLXF1YWxpdHkgNjAgLWludGVybGFjZSBQbGFuZSIseyJmb3JtYXQiOiJqcGciLCJmcmFtZSI6MH1dXQ/5.jpg?sha=ba79983c34156e33)
5 Připojení injektážní hadice
Injektážní hadice AQUAFIN-CJ1 se nasadí ihned na takto připravený spojovací nástavec – vyčkejte, až lepidlo zaschne.
![](https://cdn.schomburg.com/media/W1siZiIsImY1ZS81ZGQvZjVlNWRkNTg4ZDgwNjEyNDk4NDk0YzJjYjA1MWNkZjEuanBnIl0sWyJwIiwiY29udmVydCIsIi1yZXNpemUgMzgweDM4MF4gLWdyYXZpdHkgY2VudGVyIC1leHRlbnQgMzgweDM4MCAtYXV0by1vcmllbnQgLWJhY2tncm91bmQgd2hpdGUgLWNvbG9yc3BhY2Ugc1JHQiAtZmxhdHRlbiAtc3RyaXAgLXF1YWxpdHkgNjAgLWludGVybGFjZSBQbGFuZSIseyJmb3JtYXQiOiJqcGciLCJmcmFtZSI6MH1dXQ/6.jpg?sha=21cb389e18fa597d)
6 Finální spojení odvzdušňovací hadice
Místo spoje odvzdušňovací a injektážní hadice se přetáhne smršťovací fólií (cca 6 – 8 cm), která se zataví horkovzdušnou pistolí tak, aby těsně obepnula spojovací místo. Odvzdušňovací hadice nemá perforaci a zajišťuje transport injektážního materiálu do perforované injektážní hadice.
![](https://cdn.schomburg.com/media/W1siZiIsImRkMy82YTIvZGQzNmEyZWVhMWFiZTBiZmViMTliYzNjNTljYmY5OWYuanBnIl0sWyJwIiwiY29udmVydCIsIi1yZXNpemUgMzgweDM4MF4gLWdyYXZpdHkgY2VudGVyIC1leHRlbnQgMzgweDM4MCAtYXV0by1vcmllbnQgLWJhY2tncm91bmQgd2hpdGUgLWNvbG9yc3BhY2Ugc1JHQiAtZmxhdHRlbiAtc3RyaXAgLXF1YWxpdHkgNjAgLWludGVybGFjZSBQbGFuZSIseyJmb3JtYXQiOiJqcGciLCJmcmFtZSI6MH1dXQ/7.jpg?sha=5baf3c90f555a80e)
7 Uložení konců hadic
Konce odvětrávacích hadic se zasunou do montážní krabice a před samotnou injektáží AQUAFINu-P4 se opatří injektážní koncovkou.
